Atom Fast 8850 - дозиметр радиации на сцинтилляторе для смартфона

Порядок действий при покупке дозиметра

Чтобы полностью использовать возможности прибора,  пожалуйста,  прочтите и сохраните данную инструкцию.

Обновлено 18.05.2024г.

Актуальную версию приложения «Atom Swift» для Android (1.3.195 12 мая 2024) скачивайте файлом АПК по ссылке в открытом телеграм канале «ПО КБ Радар Atom Spectra»: https://t.me/software_kbradar/436

Актуальную версию приложения «Atom» для iOs скачивайте по ссылке в аппсторе:   https://apps.apple.com/us/app/dozimetr-atom/id923687267?ls=1

Назначение и возможности

Дозиметр-приставка Atom Fast (далее — дозиметр) предназначен для оперативной оценки радиационной обстановки на местности, контроля радиационной чистоты зданий, помещений, транспорта, различных предметов и стройматериалов, обнаружения и локализации источников ионизирующего излучения в быту и на производстве, использования в физическом эксперименте и физических демонстрациях, регистрации рентгеновского излучения, экологических исследований.

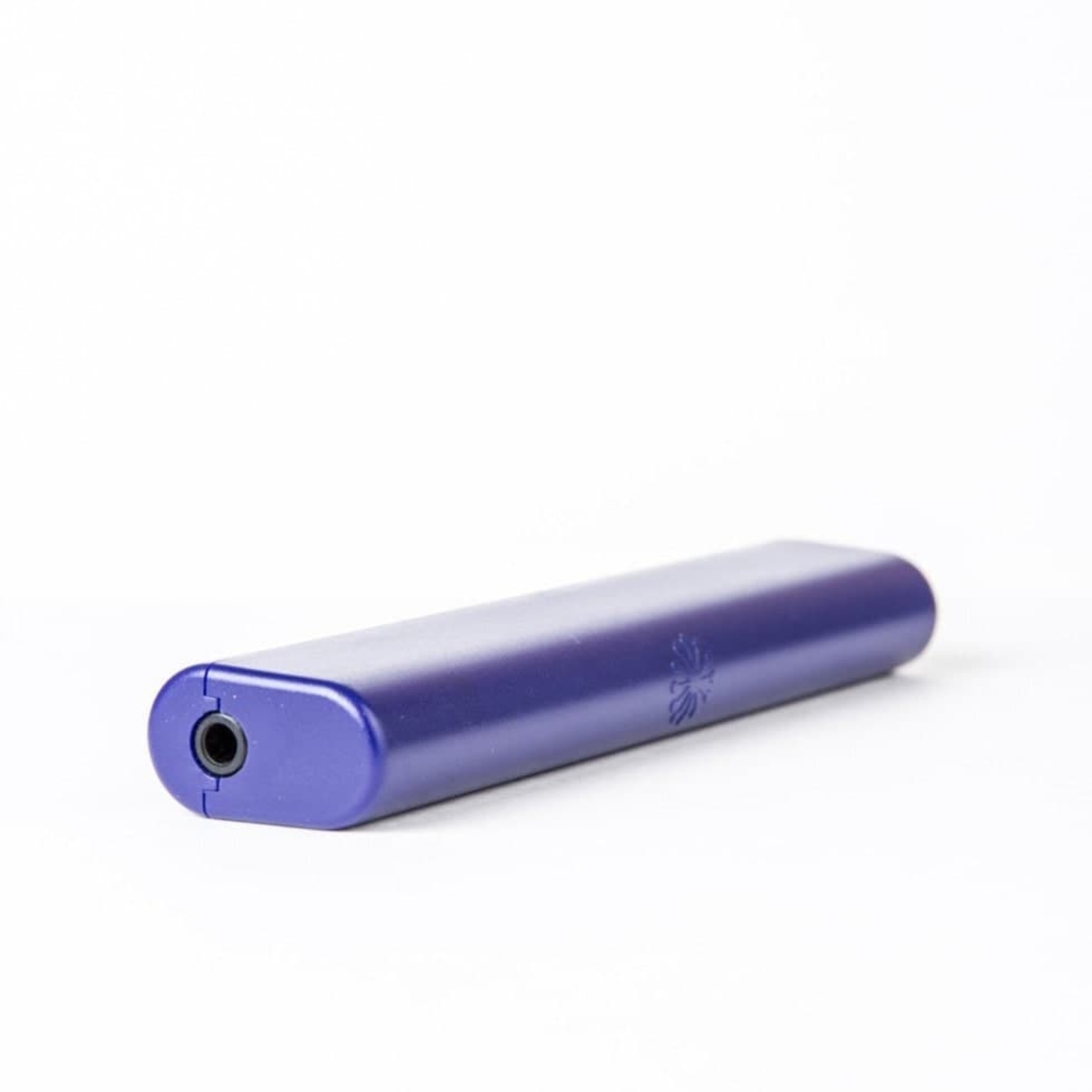

Дозиметр представляет собой миниатюрное устройство, содержащее датчик ионизирующего излучения (сцинтилляционный детектор: кристалл йодида цезия размером 4*7*35 мм или 8*8*16мм или 7,5*7,5*100 или 8*8*50 мм с твердотельным фотоэлектронным умножителем), электронную схему необходимую для его работы, акселерометр,  радиоинтерфейс стандарта Bluetooth 4.0  и литий-ионный аккумулятор. Для обработки, сохранения и индикации поступающей с датчика информации используется встроенный микрокомпьютер, а после передачи данных по радиоинтерфейсу для обработки, накопления и отображения информации используется  смартфон или планшетный компьютер под управлением операционной системы iOS или Android с работающим специальным приложением. Существует несколько приложений для Atom Fast отличающихся функционально. Для Android используйте приложение Atom Swift(Дозиметр Атом) и скачивайте файлом АПК. Для iOS это приложение «Дозиметр Атом», скачивайте в AppStore. Доступ ко всем настройкам внутри детектора Atom Fast традиционно осуществляется через приложения для Android  Возможности работы дозиметра с разными приложениями неодинаковы. Информацию о возможностях свежих версий приложений смотрите в соответствующих дополнительных описаниях на сайте kbradar.org .

Дозиметр не содержит  опасных и радиоактивных материалов, использование и утилизация дозиметра безопасны для людей, животных и окружающей среды.

Связь между дозиметром и смартфоном или планшетным компьютером поддерживается с помощью радиоканала стандарта Bluetooth 4.0, при пропадании связи прибор работает автономно в качестве сигнализатора с настраиваемыми порогами предупреждения, звуковой и вибрационной сигнализацией или только со звуковой сигнализацией. Данные о накопленной за время отсутствия связи дозе  сохраняются в дозиметре и передаются в смартфон или планшетный компьютер при возобновлении связи. На связи с одним смартфоном Android или планшетным компьютером Android одновременно может находиться два детектора радиации, если в смартфоне доступна функция клонирования приложения. При одновременной связи двух детекторов доступ к настройкам внутри детектора невозможен, возможна только трансляция данных на экран смартфона.

Для зарядки встроенного в дозиметр аккумулятора используется порт USB любого компьютера или любое зарядное устройство с разъёмом USB (ограничение 5В) и входящий в комплект поставки кабель. В приборе применены современные технологии энергосбережения, однако следует заметить, что частое использование звуковой и особенно вибрационной сигнализации, а также низкая температура окружающего воздуха заметно сокращают длительность непрерывной работы от встроенного литий-ионного аккумулятора. При снижении уровня заряда встроенного литий-ионного аккумулятора ниже 10% дозиметр просигнализирует об этом одним длинным и тремя короткими звуковыми сигналами, повторяющимися один раз в минуту. В этом случае рекомендуется встроенный литий-ионный аккумулятор прибора полностью зарядить в течение 4 часов используя прилагаемый USB-кабель.

Технические характеристики Atom Fast

Рабочий размер сцинтилляционного детектора 4*7*35 (версия 4735), 8*8*50 (версия 8850), 8*8*16 (версия 8816) или 7.5*7.5*100 (версия 77100) мм. С сентября 2019 года для размеров 8816 и 8850 используются блоки детектирования с оговоркой «new»: 8816new и 8850new. Блоки детектирования, выпускаемые до сентября 2019 года соответственно: 4735old, 8816old, 8850old, 77100old. Для части поисковых применений разница между блоками new и old может иметь бОльшее значение в зависимости от опыта пользователя и конкретной поисковой задачи. Перспективные блоки детектирования «new2» аналогичны блокам детектирования «new». Нюансы различий между блоками детектирования для конкретных применений  уточняйте через почту radarspecb@gmail.com, открытые телеграм-каналы «Atom.Today», «ПО КБ Радар», «Дозиметры КБ Радар».

Диапазон энергий регистрируемого фотонного излучения - не менее 40 - 3000 кэВ (версия 4735 с кристаллом 4*7*35), не менее 60 - 3000 кэВ (версия 77100 с кристаллом 7.5*7.5*100 мм). Диапазоны для редакций блоков детектирования «old», «new», «new2» уточняйте у производителя. В целом можно ожидать в левой части диапазона энергий (низкие энергии) от 25кэВ и выше (версии 8816 с кристаллом 8*8*16 и версия 8850 с кристаллом 8*8*50) для редакций блоков детектирования «old», «new», «new2». Возможно, и ниже 25кэВ, но достоверно проверить это сложно.

Максимальная скорость счёта не менее 10000 имп/с (600000 имп\мин).

Atom Fast выдерживает облучение с мощностью дозы до 2000 Р/ч в течение 2 с без повреждения и полностью восстанавливает работоспособность после прекращения облучения за время не более 2 с.

Анизотропия чувствительности по Cs137 - не более 30% (версии 4735, 8816 и 8850).

Время непрерывной  работы от полностью заряженного  встроенного аккумулятора в условиях естественного радиационного фона без использования звуковой/вибрационной сигнализации не менее 2 месяцев (версии 4735, 8816, 8850), не менее 2 недель (версия 77100).

Время работы от полностью заряженного встроенного аккумулятора в условиях естественного радиационного фона без использования беспроводной связи и звуковой/вибрационной сигнализации не менее 4 месяцев (версии 4735, 8816, 8850), не менее 4 недель (версия 77100).

Время полного заряда встроенного аккумулятора от USB-порта ПК или зарядного устройства не более 4 ч (можно заряжать дольше).

Срок службы встроенного аккумулятора не менее 300 циклов в пределах гарантийного срока эксплуатации прибора.

Рабочий температурный диапазон от -40 до +40 град.С (в диапазоне от минус 40 до минус 20 градусов штатная работа без оговорок возможна только для редакции блоков детектирования «old») . При повышении температуры выше +40 град.С прибор предупредит об этом пользователя звуком двухтональной сирены повторяющимся один раз в минуту. При дальнейшем повышении температуры корректная работа прибора не гарантируется. Для блоков детектирования «old», «new», «new2» работу детекторов за пределами температурного диапазона от минус 20 до плюс 40 градусов уточняйте у производителя.

Габаритные размеры прибора 113*25*14 мм.

Масса прибора не более 50 г. (версии 4735, 8816, 8850) или не более 60 г. (версия 77100)

* В версии 8850 возможно применение цилиндрического кристалла с диаметром 10 мм и высотой 40 мм без предварительного уведомления.

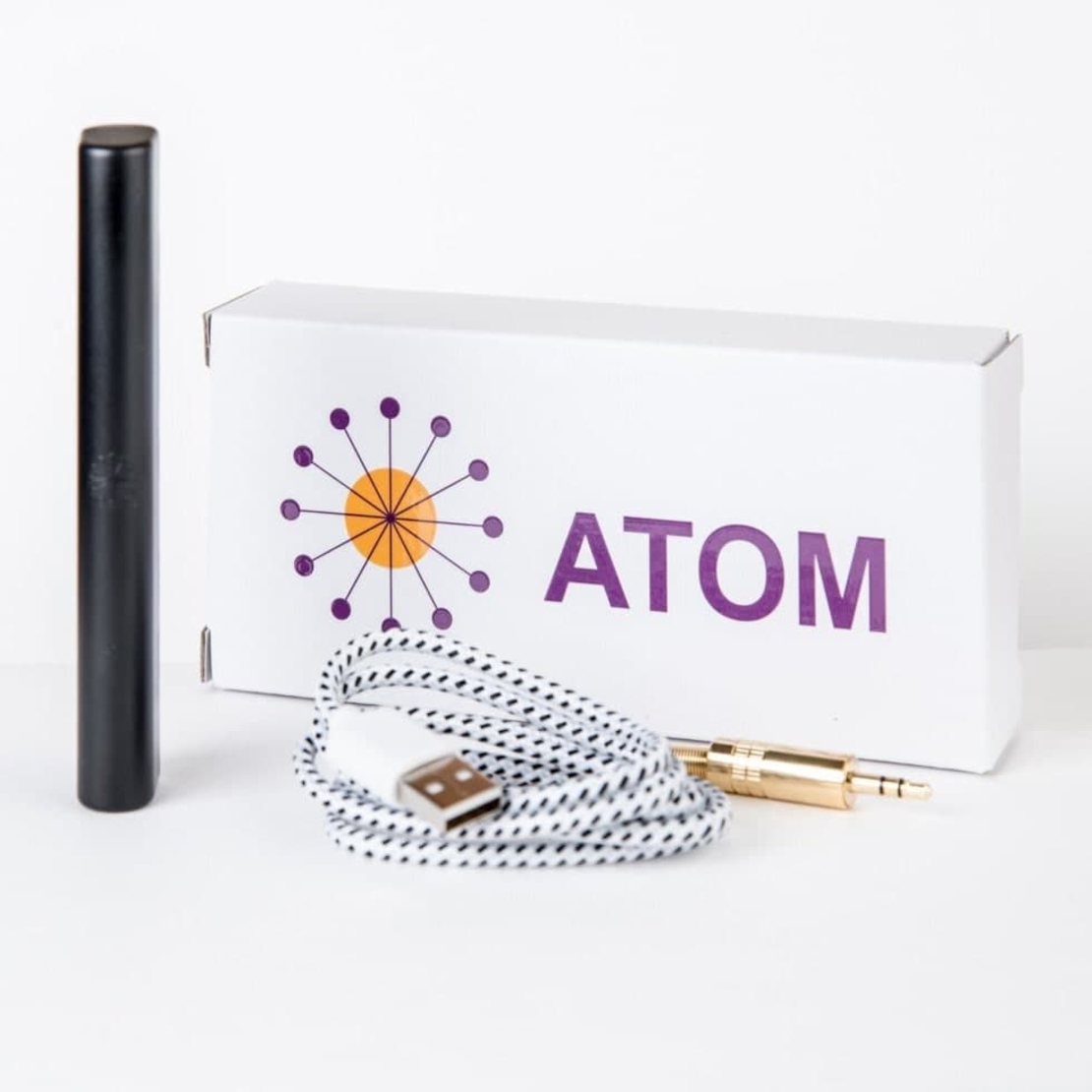

Комплект поставки

Дозиметр-приставка Atom Fast — 1 шт.

USB-кабель для зарядки встроенного литий-ионного аккумулятора — 1 шт.

Чехол для переноски — 1 шт.

Упаковочная коробка — 1 шт.

4.  Предостережения и подготовка к работе

Перед работой с дозиметром убедитесь в отсутствии повреждений корпуса дозиметра. Дозиметр не является герметичным прибором, не используйте прибор под дождём или мокрым снегом, при необходимости проведения измерений защитите устройство от попадания воды. При попадании воды на корпус или внутрь дозиметра выключите прибор, тщательно просушите и полностью зарядите перед следующим использованием. При необходимости радиационного обследования жидкостей держите прибор на расстоянии 1-2 см от поверхности жидкости, при необходимости используйте полиэтиленовый пакет для исключения загрязнения поверхности дозиметра. Не подвергайте дозиметр сильным ударам и сдавливаниям. При перемещении из холода в тёплое помещение не приступайте к измерениям пока на поверхности прибора присутствует сконденсировавшаяся влага. При загрязнении дозиметра протрите прибор сухой мягкой тканью. Не применяйте органические растворители для чистки дозиметра: они могут повредить корпус.

Берегите прибор от сильных магнитных и электрических полей, разрядов статического электричества.

Не пытайтесь разбирать и ремонтировать прибор, при обнаружении неисправности обратитесь в наш сервисный центр. Помните, что попытка ремонта может лишить Вас гарантии на дозиметр.

5.  Порядок работы. Включение прибора

Для включения дозиметра подключите его кратковременно к зарядному устройству или USB-порту персонального компьютера(ограничение 5В), используя прилагаемый кабель зарядки. Прозвучит короткий звуковой сигнал и дозиметр включится. Включите bluetooth в настройках используемого для работы смартфона или планшетного ПК.

Установите приложение. Для приложения Android: Запустите приложение для Android, смахните влево несколько экранов, начните работу кнопкой начать работу Через несколько секунд приложение обнаружит все находящиеся в зоне уверенной связи включенные дозиметры и предоставит пользователю возможность выбрать с каким прибором работать в настоящий момент(кликнуть строку с дозиметром). При установлении связи дозиметр издаст двойной короткий звуковой сигнал, при потере связи — одинарный длинный звуковой сигнал. Для приложения iOs: Запустите приложение. Разрешите доступ к микрофону. Смахните экран, наблюдайте список уже подключившихся дозиметров или разрешите подключиться. Кликните на строку блютус-дозиметра. Верхнюю строку не трогайте, это для кабельного детектора Atom Simple. Ссылка на приложение для

6. Режимы работы дозиметра

Ваш дозиметр совместно с приложением на смартфоне/планшете может работать в двух основных режимах — поисковом и измерительном. Выбор режима работы производится из приложения. Рассмотрим работу прибора в каждом из них.

6.1. Поисковый режим

Поисковый режим работы дозиметра характеризуется быстрой реакцией на изменение радиационной обстановки, точность измерений при этом снижается. При естественном радиационном фоне 0.1 мкЗв/ч (10 мкР/ч) время полного обновления информации не превысит нескольких секунд. Работа в поисковом режиме рекомендуется при быстром обследовании местности, зданий, стройматериалов, транспортных средств на наличие радиоактивных загрязнений. Индикация поискового режима реализована в виде графика, гистограммы или имитации стрелочного прибора. Данные из поискового режима могут использоваться некоторыми приложениями для пополнения архивов привязки к картам местности.

6.2. Измерительный режим

В измерительном режиме работы дозиметр постоянно уточняет мощность дозы выводя на экран также информацию о статистической погрешности в текущем сеансе измерения. Новый сеанс можно начать в любое время, нажав на кнопку сброса на экране. Измерительный режим подходит для обнаружения малоактивных предметов методом сравнения мощности дозы в непосредственной близости от обследуемого предмета с естественным радиационным фоном вдали от него, а также при необходимости получения высокой точности результата. Для получения верного результата не меняйте положение прибора во время сеанса измерения. Статистическая погрешность уменьшается со временем квадратично, имейте в виду, что для достижения вдвое большей точности вам потребуется в четыре раза больше времени. Дополнительно в приложениях может отражаться количество зарегистрированных детектором частиц  за сеанс измерения.

6.3. Дополнительные режимы

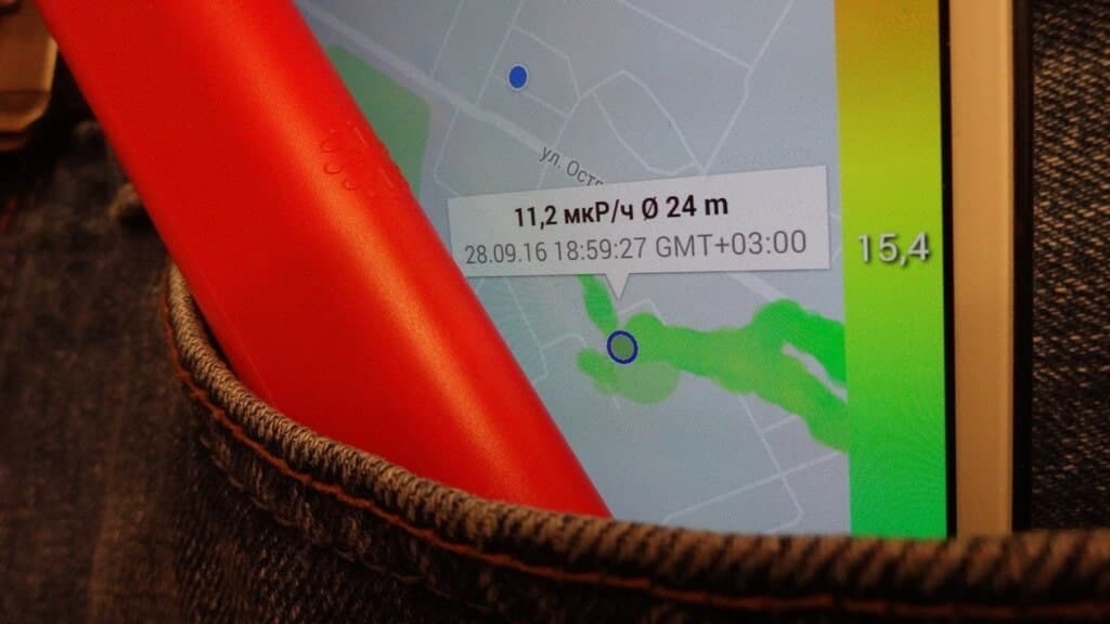

Мы постоянно работаем над совершенствованием и выпуском приложений с дополнительными опциями, позволяющими сохранять на смартфон/планшет данные: архивы мощности дозы, метки радиационной активности на картах местности.

7.         Настройки  и звуки

7.1. Настройки из приложения

Приложение позволяет пользователю выбирать удобные для него единицы измерения, вид и свойства шкалы, порог предупреждения о превышении мощности дозы и накопленной дозы и другие параметры. Мы постоянно работаем над совершенствованием приложений и оставляем за собой право добавлять функции, улучшающие его эксплуатационные качества.

7.2. Оперативные настройки изменяемые при помощи жестов

Дозиметр позволяет менять некоторые настройки оперативно, не используя приложение, используя определение своего положения в пространстве. Для этих целей служит встроенный в прибор акселерометр. Увидеть все жесты можно в коротком видеоролике расположенном по адресу https://www.youtube.com/watch?v=BXVF46Umj6s .

7.3. Звуки, издаваемые прибором Atom Fast и не попавшие в видеоролик.

https://drive.google.com/open?id=0B3IXbHBv5EeCeHIxc2hXUVVnQWM - Низкий заряд аккумулятора. Подключите зарядное устройство.

https://drive.google.com/open?id=0B3IXbHBv5EeCV1NtOVdFNU9yeGM - Превышена температура устройства в +40 градусов. Дальнейшее повышение температуры может привести к неправильным показаниям.

https://drive.google.com/open?id=0B3IXbHBv5EeCcmhPN3VqOHh5Yk0 - Звук при включении прибора.

https://drive.google.com/open?id=0B3IXbHBv5EeCOU5XcUlzd0JhZHM - Звук при выключении прибора кнопкой.

https://drive.google.com/open?id=0B3IXbHBv5EeCUlhPQnBxRC1EblU - Превышен первый порог накопленной дозы.

https://drive.google.com/open?id=0B3IXbHBv5EeCZEZOTmRmSUFqMjg - Превышен второй порог накопленной дозы.

https://drive.google.com/open?id=0B3IXbHBv5EeCMGw2aTZjSGlMdDg - Превышен третий порог накопленной дозы.

https://drive.google.com/open?id=0B3IXbHBv5EeCYWNCa2dMLTI4UWM - Превышен первый порог мощности дозы.

https://drive.google.com/open?id=0B3IXbHBv5EeCN0w4SG1QTUtPVmc - Превышен второй порог мощности дозы.

https://drive.google.com/open?id=0B3IXbHBv5EeCZmtGdHJseTNpNDA - Превышен третий порог мощности дозы.

https://drive.google.com/open?id=0B3IXbHBv5EeCeU1VYUpqazg1b28 - Установлено соединение по беспроводному интерфейсу Bluetooth.

https://drive.google.com/open?id=0B3IXbHBv5EeCcHNwSE5SNkxpMzg - Разорвано соединение по беспроводному интерфейсу Bluetooth.

Окончание работы с приложением и завершение работы дозиметра.

Приложение после перехода смартфона или планшетного ПК  в ждущий режим продолжает работать в фоновом режиме, поддерживая связь с дозиметром и сигнализируя звуком и вибрацией в случае превышения заданного уровня мощности дозы или накопленной дозы.

Если беспроводная связь не нужна то в целях сохранения  заряда встроенного аккумулятора  дозиметра выключите жестом  Bluetooth на дозиметре.

Чтобы отключить один дозиметр от приложения и подключить другой воспользуйтесь функцией RESCAN приложения. При этом связь с текущим прибором будет прекращена и через несколько секунд на экран будет выведен список доступных для связи приборов. Один прибор не может находиться на связи одновременно более чем с одним смартфоном или планшетным компьютером.

После окончания работы закройте приложение. Перед длительным перерывом в использовании прибора рекомендуется выключить его подачей команды из приложения. Храните дозиметр в сухом месте вдали от мощных нагревательных приборов, не допускайте попадания воды в прибор. Наилучшая сохранность встроенного аккумулятора достигается при уровне заряда 50-70%. Проверяйте состояние встроенного аккумулятора и подзаряжайте при необходимости один раз в 6 месяцев. Транспортировка дозиметра в упаковке изготовителя возможна любым видом транспорта без ограничения расстояния.

Действия при необходимости включения и выключения прибора при отсутствии связи со смартфоном или планшетным ПК, действия при возможных неисправностях.

При отсутствии связи со смартфоном или планшетным ПК дозиметр работает в режиме программируемого сигнализатора. Пороги и виды сигнализации устанавливаются при наличии связи со смартфоном или планшетным ПК.

При необходимости включения или выключения прибора в отсутствие смартфона или планшетного ПК вам понадобится любой  стержень диаметром от 1.5 до 3 мм, например зубочистка без острия, стержень от шариковой ручки или спичка без серы. Просуньте стержень в гнездо зарядки на глубину около 20 мм и нажмите установленную в глубине прибора аварийную кнопку. При этом, если дозиметр был выключен, он включится немедленно, подтвердив включение звуковым сигналом. Если прибор был включен, то при удержании кнопки он издаст три коротких и один длинный звуковой сигнал. Для выключения питания прибора необходимо отпустить кнопку во время звучания длинного звукового сигнала.

Для приборов выпущенных после января 2018 года: При выключенном приборе кратковременное нажатие на кнопку приведёт к включению прибора. При включенном приборе короткое нажатие на кнопку приведёт к перезагрузке, а длительное (не менее 15 секунд) - к выключению прибора. Повторное включение рекомендуется не менее чем через 30 с после выключения. Прибор будет готов к работе через 30-40 секунд после включения, первые секунды возможны неправильные результаты измерений.

Наиболее вероятно, что вам никогда не понадобится проделывать вышеописанные операции.

Если у вас возникло ощущение что что-то идёт не так - перезагрузите смартфон или планшетный компьютер, а затем и сам Atom Fast используя аварийную кнопку.

10. Гарантии производителя

Производитель гарантирует работоспособность дозиметра в течение одного года с даты продажи при условии использования в соответствии с настоящей инструкцией и отсутствии механических повреждений, а также повреждений вызванных попаданием воды или других жидкостей внутрь корпуса прибора. Гарантийный и послегарантийный ремонт, а также замену вышедших из строя дозиметров осуществляет изготовитель. По вопросам технической поддержки, гарантийного и послегарантийного ремонта просим обращаться по электронной почте radarspecb@gmail.com
